Productdetails:
|
| PLAATsnijmachine: | CNC HYDRAULISCHE SCHEERBEURT | Afmeting (L*W*H): | 3900*2150*2250,3850*1990*2050mm |
|---|---|---|---|
| Max. scherpe breedte (mm): | 3200, 4000,6000,2500 | Zeer belangrijke Verkopende Punten: | Hoge nauwkeurigheid, Hoge Productiviteit, |
| Controlesysteem: | Estune21 NC Controle | Scherp materiaal: | Legeringsmetaal |
| Productnaam: | cnc hydraulische scherende machine | ||
| Markeren: | Lami-NOVA NC Scherende Hydraulische Machine,Lami-NOVA 6mm de Scherende Machine van NC,het Handboek van 3.3t Qc12k-6x3200 |
||

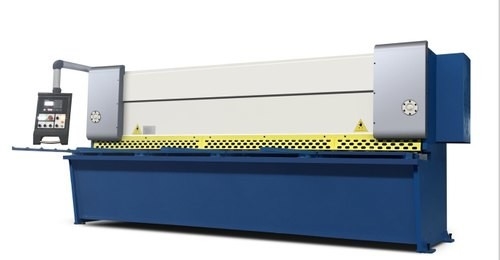

CNC HYDRAULISCH van de het Bladmetaal en plaat van de SCHEERBEURTmachine CNC hydraulisch knipsel dat scherende machine vouwt
Servo gemotoriseerde achtermaat:
1.CNC achtermaatsysteem met X-as door AC de schroefschachten van de servomotor gedreven bal en op lineaire lagers
2. De achtermaat heeft goed genoeg mechanische sterkte en starheid met tank-type maatstructuur.
3. High-precision balschroef en lineaire leibaan. Bijzondere vergroot het vinger-einde ontwerp, de waaier van achtermaat.
Elektrodelen en beschermingsapparaat:
1. De Zwakstroomapparaten van Schneider of van Siemens. Overeenkomstig internationale normen, betrouwbare goede veiligheid, met lange levensuur,
anti-interference capaciteit, wordt een stralingseenheid gepast in elektrokabinet.
2. Beschermende omheining en de veiligheidskoppeling om de verrichtingsveiligheid te verzekeren. Heb een beweegbare schakelaar van het enig-handpedaal, gemakkelijk te werken.
3. De lichte het schermbescherming of de Laserbescherming is facultatief.
| model | scherpe lengte (mm) | scherpe dikte (45 Kgs/mm2) | scherpe dikte (70kkgs/mm2 | (vaste) harkhoek | Nr van slagen/min | keeldiepte | Nrs. van onderdrukken hefbomen | achtermaat stroek |
achtermaat (X) afmeting (mini scherpe strook) |
motormacht (KW) |
oliecapaciteit | length*height *width | hoogte onder vloer | gewicht ong. (t) |
| QC12Y-4*2000 | 2000 | 4 | 2 | 1°30 ′ | 15 | 140 | 11 | 600 | 20 | 7.5 | 184L | 2590*1520*1450 | 650 | 3.3 |
| QC12Y-4*2500 | 2500 | 4 | 2 | 1°30 ′ | 15 | 140 | 12 | 600 | 20 | 7.5 | 230L | 3140*1520*1450 | 650 | 4.2 |
| QC12Y-4*3200 | 3200 | 4 | 2 | 1°30 ′ | 11 | 140 | 13 | 600 | 20 | 7.5 | 300L | 3840*1520*1450 | 650 | 5.3 |
| QC12Y-6*2000 | 2000 | 6 | 3 | 1°30 ′ | 18 | 140 | 11 | 600 | 20 | 7.5 | 184L | 2490*1610*1620 | 800 | 4.6 |
| QC12Y-6*2500 | 2500 | 6 | 3 | 1°30 ′ | 15 | 140 | 12 | 600 | 20 | 7.5 | 230L | 3140*1610*1650 | 800 | 5 |
| QC12Y-6*3200 | 3200 | 6 | 3 | 1°30 ′ | 14 | 140 | 13 | 600 | 20 | 7.5 | 300L | 3840*1610*1650 | 800 | 6.8 |
| QC12Y-6*4000 | 4000 | 6 | 3 | 1°30 ′ | 9 | 140 | 18 | 600 | 20 | 11 | 380L | 4650*1660*1750 | 800 | 8 |
| QC12Y-6*5000 | 5000 | 6 | 3 | 1°30 ′ | 6 | 140 | 22 | 600 | 20 | 15 | 650L | 5725*2160*1900 | 800 | 14 |
| QC12Y-8*2500 | 2500 | 8 | 4 | 1°30 ′ | 14 | 140 | 12 | 600 | 20 | 11 | 230L | 3140*1610*1650 | 800 | 5.2 |
| QC12Y-8*3200 | 3200 | 8 | 4 | 1°30 ′ | 12 | 140 | 13 | 600 | 20 | 11 | 300L | 3840*1610*1650 | 800 | 7.2 |
| QC12Y-8*4000 | 4000 | 8 | 4 | 1°30 ′ | 9 | 140 | 18 | 600 | 20 | 11 | 380L | 4650*1660*1750 | 800 | 8.5 |
| QC12Y-10*2500 | 2500 | 10 | 5 | 1°48 ′ | 13 | 140 | 11 | 800 | 20 | 15 | 220L | 3370*2100*1790 | 800 | 8.2 |
| QC12Y-10*3200 | 3200 | 10 | 5 | 1°48 ′ | 11 | 140 | 13 | 800 | 20 | 15 | 260L | 4070*2100*1790 | 800 | 9.5 |
| QC12Y-10*4000 | 4000 | 10 | 5 | 1°30 ′ | 9 | 140 | 15 | 800 | 20 | 18.5 | 300L | 4920*2250*2050 | 800 | 11 |
| QC12Y-12*2500 | 2500 | 12 | 6 | 1°48 ′ | 12 | 140 | 11 | 800 | 20 | 18.5 | 220L | 3370*2100*1790 | 800 | 7.5 |
| QC12Y-12*3200 | 3200 | 12 | 6 | 1°48 ′ | 11 | 140 | 13 | 800 | 20 | 18.5 | 260L | 4070*2100*1790 | 800 | 8.5 |
| QC12Y-12*4000 | 4000 | 12 | 6 | 1°30 ′ | 9 | 140 | 15 | 800 | 20 | 18.5 | 300L | 4920*2250*2050 | 800 | 11.5 |
| QC12Y-16*2500 | 2500 | 16 | 8 | 2° | 10 | 180 | 11 | 800 | 20 | 22 | 460L | 3300*2270*2150 | 800 | 12.5 |
| QC12Y-16*3200 | 3200 | 16 | 8 | 2° | 6 | 180 | 13 | 800 | 20 | 30 | 510L | 4000*2270*2100 | 800 | 14 |
| QC12Y-16*4000 | 4000 | 16 | 8 | 2° | 6 | 180 | 15 | 800 | 25 | 30 | 510L | 4800*2270*2100 | 800 | 16 |
| QC12Y-20*2500 | 2500 | 20 | 10 | 2° | 6 | 180 | 11 | 800 | 20 | 30 | 460L | 3300*2270*2250 | 800 | 15.5 |
| QC12Y-20*3200 | 3200 | 20 | 10 | 2° | 6 | 180 | 13 | 800 | 30 | 30 | 510L | 4000*2270*2100 | 800 | 15.8 |
| QC12Y-20*4000 | 4000 | 20 | 10 | 2°30 ′ | 5 | 180 | 14 | 915 | 30 | 37 | 800L | 4840*3190*2400 | 910 | 22 |
