Productdetails:
|
| PLAATsnijmachine: | CNC HYDRAULISCHE SCHEERBEURT | Voltage: | 220V/380V |
|---|---|---|---|
| Afmeting (l*w*h): | 3900*2150*2250,3850*1990*2050mm | Max. Scherpe Breedte (mm): | 3200, 4000,6000,2500 |
| Zeer belangrijke Verkopende Punten: | Hoge nauwkeurigheid, Hoge Productiviteit, | Controlesysteem: | Estune21 NC Controle |
| Scherp materiaal: | legeringsmetaal | Productnaam: | cnc hydraulische scherende machine |
| Type: | De Snijmachine van het metaalblad | ||
| Markeren: | scheerbeurt die machine scheuren,de machine van de scheerbeurtpers,scheerbeurtmachine om metaal te snijden |
||

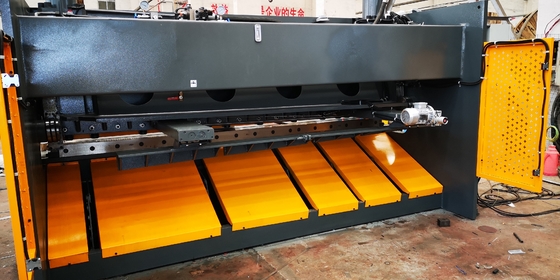

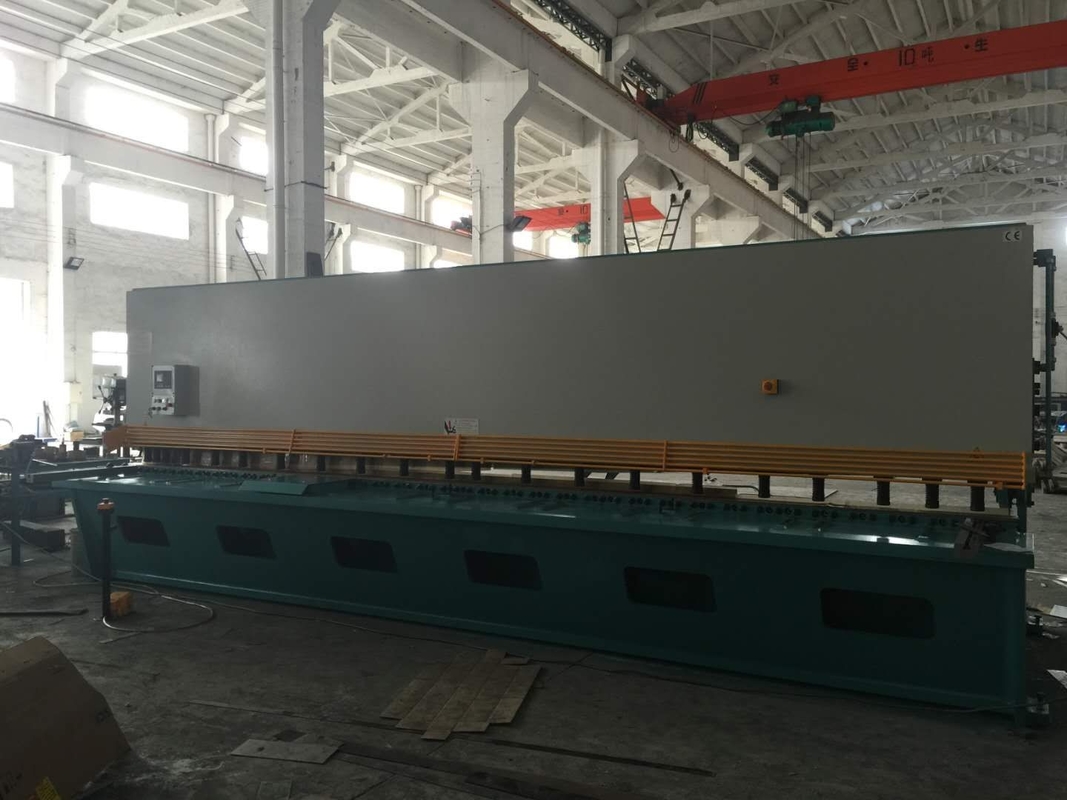

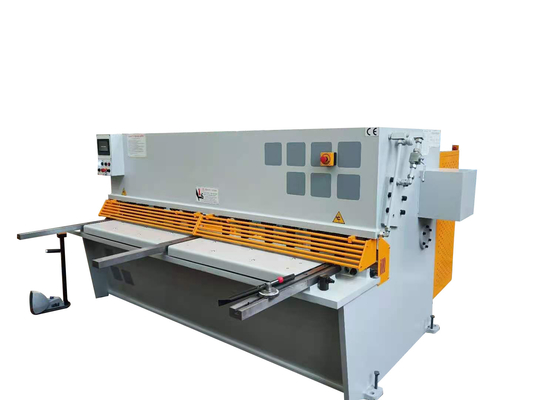

CNC HYDRAULISCHE SCHEERMACHINE SC-8X3200 Heavy Duty Automatische CNC hydraulische guillotineschaar
Snelle en nauwkeurige instelling van de bladspeling door enkele handgreep op het zijframe
Messen met meerdere randen voor het snijden van aluminium, zacht staal en roestvrij staal
Snijlijnverlichting en draad voor het snijden van schaduwlijnen
Teller van slagen, aanpassing van de snijlengte
Hydraulische en elektrische overbelastingsbeveiliging
Rechthoekige arm en voorste steunarmen
Hydraulische en elektrische overbelastingsbeveiliging
Delta-omvormer met kogelomloopspindel en gepolijste staaf met een nauwkeurigheid van 0,05 mm.
Zijbescherming voldoet standaard aan de CE-voorschriften.
Aangenomen volledig gelast frame, door trillingen geëlimineerde spanning, hoge stijfheid, hydraulisch aandrijfsysteem, retoursysteem voor stikstofcilinder, stevig en duurzaam, mesopeningsinstelling en fijnafstelling kunnen eenvoudig worden bediend, schaduwlijn voor goed snijden, fotocellen aan de achterkant van machines als bescherming voor de machinist en andere mensen, achteraanslagslag wordt gecontroleerd en getoond door E21 NC, achteraanslag wordt geleverd met reductiekast
Enkele of continue slag is naar keuze, elektrische deur open, machine stopt met werken, olietank en elektrische kastdeur worden geleverd met rubberen afdichtingen, keel wordt geleverd met deksel
De voorste steunplaat wordt geleverd met ballen, waardoor de voedingsplaat wordt vergemakkelijkt
| model- | snijlengte (mm) | snijdikte (45 kg/mm2) | snijdikte (70kkgs/mm2 | hellingshoek (vast) | Aantal slagen/min | keel diepte | Nrs van aandrukkers | achteraanslag slag |
achteraanslag (X) dimensie (mini-snijstrook) |
motorkracht (KW) |
olie capaciteit | lengte hoogte breedte | hoogte onder vloer | ongeveer gewicht (T) |
| QC12Y-4*2000 | 2000 | 4 | 2 | 1°30′ | 15 | 140 | 11 | 600 | 20 | 7,5 | 184L | 2590*1520*1450 | 650 | 3.3 |
| QC12Y-4*2500 | 2500 | 4 | 2 | 1°30′ | 15 | 140 | 12 | 600 | 20 | 7,5 | 230L | 3140*1520*1450 | 650 | 4.2 |
| QC12Y-4*3200 | 3200 | 4 | 2 | 1°30′ | 11 | 140 | 13 | 600 | 20 | 7,5 | 300L | 3840*1520*1450 | 650 | 5.3 |
| QC12Y-6*2000 | 2000 | 6 | 3 | 1°30′ | 18 | 140 | 11 | 600 | 20 | 7,5 | 184L | 2490*1610*1620 | 800 | 4.6 |
| QC12Y-6*2500 | 2500 | 6 | 3 | 1°30′ | 15 | 140 | 12 | 600 | 20 | 7,5 | 230L | 3140*1610*1650 | 800 | 5 |
| QC12Y-6*3200 | 3200 | 6 | 3 | 1°30′ | 14 | 140 | 13 | 600 | 20 | 7,5 | 300L | 3840*1610*1650 | 800 | 6.8 |
| QC12Y-6*4000 | 4000 | 6 | 3 | 1°30′ | 9 | 140 | 18 | 600 | 20 | 11 | 380L | 4650*1660*1750 | 800 | 8 |
| QC12Y-6*5000 | 5000 | 6 | 3 | 1°30′ | 6 | 140 | 22 | 600 | 20 | 15 | 650L | 5725*2160*1900 | 800 | 14 |
| QC12Y-8*2500 | 2500 | 8 | 4 | 1°30′ | 14 | 140 | 12 | 600 | 20 | 11 | 230L | 3140*1610*1650 | 800 | 5.2 |
| QC12Y-8*3200 | 3200 | 8 | 4 | 1°30′ | 12 | 140 | 13 | 600 | 20 | 11 | 300L | 3840*1610*1650 | 800 | 7.2 |
| QC12Y-8*4000 | 4000 | 8 | 4 | 1°30′ | 9 | 140 | 18 | 600 | 20 | 11 | 380L | 4650*1660*1750 | 800 | 8.5 |
| QC12Y-10*2500 | 2500 | 10 | 5 | 1°48′ | 13 | 140 | 11 | 800 | 20 | 15 | 220L | 3370*2100*1790 | 800 | 8.2 |
| QC12Y-10*3200 | 3200 | 10 | 5 | 1°48′ | 11 | 140 | 13 | 800 | 20 | 15 | 260L | 4070*2100*1790 | 800 | 9.5 |
| QC12Y-10*4000 | 4000 | 10 | 5 | 1°30′ | 9 | 140 | 15 | 800 | 20 | 18.5 | 300L | 4920*2250*2050 | 800 | 11 |
| QC12Y-12*2500 | 2500 | 12 | 6 | 1°48′ | 12 | 140 | 11 | 800 | 20 | 18.5 | 220L | 3370*2100*1790 | 800 | 7,5 |
| QC12Y-12*3200 | 3200 | 12 | 6 | 1°48′ | 11 | 140 | 13 | 800 | 20 | 18.5 | 260L | 4070*2100*1790 | 800 | 8.5 |
| QC12Y-12*4000 | 4000 | 12 | 6 | 1°30′ | 9 | 140 | 15 | 800 | 20 | 18.5 | 300L | 4920*2250*2050 | 800 | 11.5 |
| QC12Y-16*2500 | 2500 | 16 | 8 | 2° | 10 | 180 | 11 | 800 | 20 | 22 | 460L | 3300*2270*2150 | 800 | 12.5 |
| QC12Y-16*3200 | 3200 | 16 | 8 | 2° | 6 | 180 | 13 | 800 | 20 | 30 | 510L | 4000*2270*2100 | 800 | 14 |
| QC12Y-16*4000 | 4000 | 16 | 8 | 2° | 6 | 180 | 15 | 800 | 25 | 30 | 510L | 4800*2270*2100 | 800 | 16 |
| QC12Y-20*2500 | 2500 | 20 | 10 | 2° | 6 | 180 | 11 | 800 | 20 | 30 | 460L | 3300*2270*2250 | 800 | 15.5 |
| QC12Y-20*3200 | 3200 | 20 | 10 | 2° | 6 | 180 | 13 | 800 | 30 | 30 | 510L | 4000*2270*2100 | 800 | 15.8 |
| QC12Y-20*4000 | 4000 | 20 | 10 | 2°30′ | 5 | 180 | 14 | 915 | 30 | 37 | 800L | 4840*3190*2400 | 910 | 22 |
